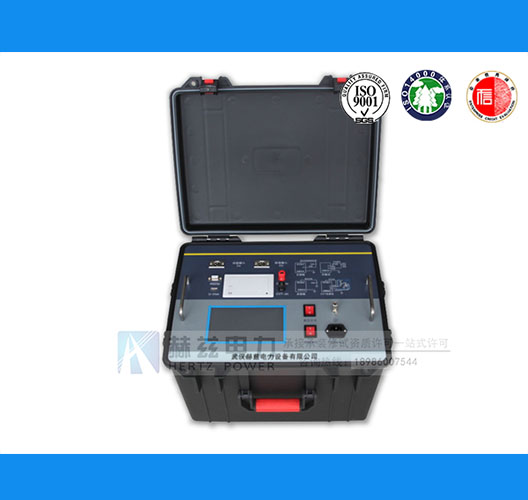

一、HZJS-FA变压器介质损耗测试仪产品简介

HZJS-FA变压器介质损耗测试仪，介损绝缘试验是绝缘试验中很基本的方法，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。

HZJS-FA介质损耗测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；

达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10千伏的电压；

自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。

产品别称：介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪

二、HZJS-FA变压器介质损耗测试仪性能特点

1、HZJS-FA变压器介质损耗测试仪仪器采用傅立叶变换数字滤波技术，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。

2、HZJS-FA变压器介质损耗测试仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。

3、HZJS-FA变压器介质损耗测试仪使用全触摸超大液晶显示器，操作简单。全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测量。

4、HZJS-FA变压器介质损耗测试仪存储数据：内部配备有日历芯片和大容量存储器，能将检测结果随时保存，随时可以查看历史记录，并可以打印输出。当前时间和存储时间都能随时显示和打印。

5、科学先进的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过专用软件，查看和管理数据。

6、HZJS-FA变压器介质损耗测试仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。

7、一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。

8、HZJS-FA变压器介质损耗测试仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。

9、HZJS-FA变压器介质损耗测试仪具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV反接线介损测量

10、能够识别外接高压电源频率40Hz~70Hz，允许用工频电源或串连谐振电源做大容量高电压介损试验。

11、HZJS-FA变压器介质损耗测试仪具有CVT测试功能，可实现CVT的自激法测试，可设置高压电压/电流、低压电压/电流4个?；は拗?，确保人身、设备安全。（EA型，FA型，HA型）

12、HZJS-FA变压器介质损耗测试仪测试CVT时候，不仅能够自动测试C1和C2的电容值和介损值，而且能够测试CVT设备的总电容和介损值

12、HZJS-FA变压器介质损耗测试仪具有CVT变比测量功能?？刹饬緾VT变比、极性和相位误差。（FA型，HA型）

13、HZJS-FA变压器介质损耗测试仪具有四通道同时测量功能，方便测试变压器三相和中性点套管。（HA型）

14、HZJS-FA变压器介质损耗测试仪自带热敏打印机可打印输出，带日历时钟,方便用户出测试报告, 带有U盘输出。

15、HZJS-FA变压器介质损耗测试仪带计算机接口。一台计算机可控制32台仪器，可集成到综合高压试验车上,实现测量、数据处理和报表输出。

16、HZJS-FA变压器介质损耗测试仪接地?；すδ?，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流?；すδ?，在试品短路或击穿时仪器不受损坏。

17、HZJS-FA变压器介质损耗测试仪触电?；すδ?，当仪器操作人员不小心触电时候，仪器会立即切断高压，保障试验人员的安全。

三、HZJS-FA变压器介质损耗测试仪技术参数

准确度：Cx:  ±（读数×1%+1pF）

tgδ: ±（读数×1%+0.00040）

抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度

电容量范围：内施高压：3pF～60000pF/10kV  60pF～1μF/0.5kV

外施高压：3pF～1.5μF/10kV  60pF～30μF/0.5kV

分辨率：最高0.001pF，4位有效数字

tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

试验电流范围：10μA～5A

内施高压：设定电压范围：0.5～10kV(可定制12kV)

最大输出电流：200mA

升降压方式：电压随意设置。比如5123V。

试验频率：40-70Hz单频随意设置。比如48.7Hz

50±0.1Hz到50±10Hz自动双变频随意设置。

60±0.1Hz到60±10Hz自动双变频随意设置。

频率精度：±0.01Hz

外施高压：正接线时最大试验电流5A，工频或变频40-70Hz

反接线时最大试验电流10kV/5A，工频或变频40-70Hz

CVT自激法低压输出：输出电压3～50V，输出电流3～30A（EA型，FA型）

CVT变比测量：（FA型）

变比测量精度：±读数×1%

变比测量范围：10～99999

相位测量精度：±0.1°

相位测量范围：0～359.9°

测量时间： 约40s，与测量方式有关

输入电源： 180V～270VAC，50Hz±1%，市电或发电机供电

计算机接口： 标准RS232接口

打印机：  炜煌A7热敏微型打印机

环境温度： -10℃～50℃

相对湿度： <90%

外形尺寸：460×360×350mm

仪器重量：28kg

四、HZJS-FA变压器介质损耗测试仪器成套性

1．主机 一台

2．高压电缆 一条

3．低压电缆 两条

4．电源线 一条

5．地线 一条

6．CVT线　 两条

7.5A保险管（内置） 两只

8.打印纸 一卷

9．说明书 一本

10.出厂试验报告 一份

11.合格证 一张
